在高端飞行模拟器领域，视景图像生成系统（IG）性能直接决定了受训者的视觉沉浸感和环境感知准确度。为打破国外技术垄断，实现关键核心技术的完全自主可控，九天利建仿真业务部倾力打造了新一代全天候、多传感器兼容的视景图像生成系统——NOVSKY IG。

NOVSKY IG 在功能定义与性能指标上，完全对标并超越国际主流尖端IG产品，完美符合国际民航组织（ICAO）及中国民航局（CAAC）对于最高等级D级全动飞行模拟器（FFS）视景系统的全部严苛要求。

(一) NOVSKY IG技术特征：

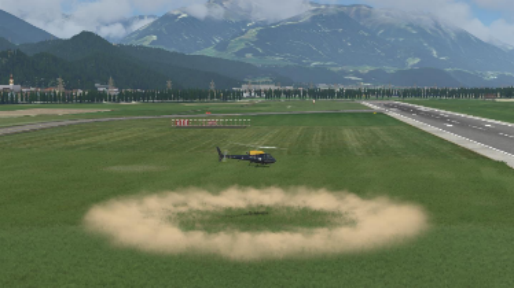

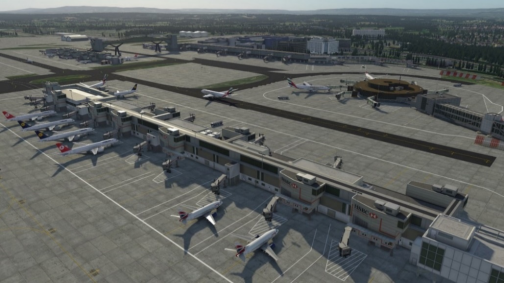

1. 基于物理的渲染（PBR）与超现实视觉呈现
   NOVSKY IG 采用前沿的基于物理的渲染（PBR）管线，能够极高精度地还原真实世界中光线与物体表面的复杂光学相互作用。系统内置了自主研发的高清物理材质库，结合实时动态光照、全局光照计算以及大气散射模型，NOVSKY IG 能够在保证恒定超高帧率（不低于60Hz/120Hz）的前提下，提供高品质的舱外视景（OTW）。

2. 军用级多频谱传感器图像仿真引擎
   针对国内军用客户“全天候、全域、多兵种协同”的实战化训练需求，NOVSKY IG 在标准可见光（RGB）视景之外，深度开发了多频谱传感器图像仿真模块。我们不仅模拟人眼所见，更精准模拟各类机载光电与雷达装备的成像：

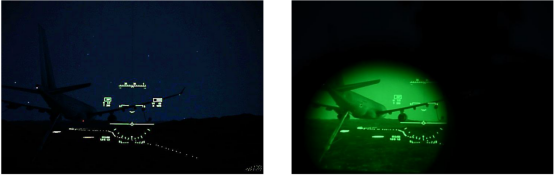

· NVG（微光夜视仪）仿真：基于真实星光照度、月相变化及地表材质的红外反射率，逼真模拟微光环境下的绿磷夜视仪成像噪点、光晕及视场限制。

· FLIR（前视红外/近红外）仿真：基于热力学方程计算地表、建筑物、车辆目标的热辐射与热惯性，生成高保真的白热/黑热/彩色红外热成像画面。

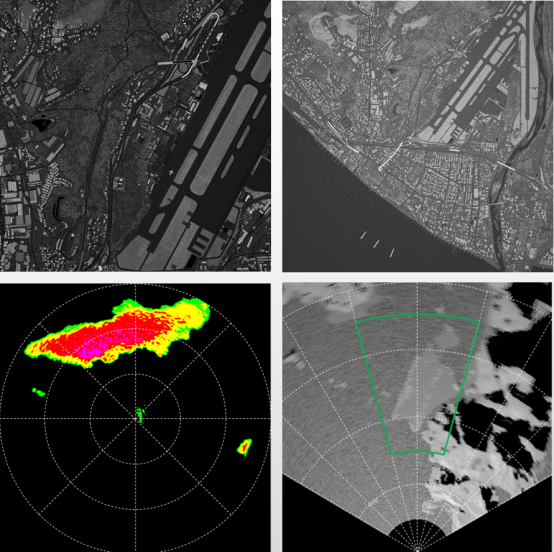

· 雷达仿真：系统内置高精度雷达截面积（RCS）计算与回波仿真模型，能够实时生成真实波束测绘（RBM）、多普勒波束锐化（DBS）、合成孔径雷达（SAR）的高分辨率地形测绘图像，同时完美支持气象雷达（精准反映三维积雨云、风切变及降水强度）的图像输出。

· 电视吊舱：模拟机载光电吊舱的光学变焦、目标锁定追踪、画面抖动与大气扰动效应。

3. 领先的多通道图像同步锁定

    针对复杂异构模拟器对于多通道视景图像同步的技术需求，NOVSKY IG具备严格的OTW视景图像锁定机制，支持视景软件渲染帧率锁定（适配不同显示设备的帧率）、渲染图像同步锁定（零延迟、无撕裂/抖动）。

· 定制分辨率及刷新率支持：支持2K、4K以及定制分辨率；支持60Hz、90Hz、120Hz以及定制刷新率锁定。

· 多通道图像锁定：支持软件同步锁定，支持NVIDIA Quadro SYNC II同步卡，支持最多32通道同步输出。

· 可见光/NVG同步输出：支持可见光通道和NVG夜视通道叠加显示（需要IR投影机具备双路输入）以模拟真实的夜视NVG效果。

4. 高度定制化

· 空间定向障碍训练：支持跑道错觉（跑道宽度、坡度变化）、黑洞错觉、光线明暗错觉、辨识错觉、

· 支持行业标准接口：支持ARINC 610、DIS、HLA等行业标准数据接口，支持用户自定义数据接口开发。

· 融合校正：内置高精度软件融合校正算法，兼容第三方融合校正软件的调试数据。

(二) 应用领域

· 各类飞行训练器（FTD/FFS）制造与系统集成

· 航空培训中心视景升级改造

· 国防/警务/应急航空训练系统（固定翼、旋翼、eVTOL低空飞行器等）

· 研发/试验平台（仿真验证、显示系统评估）

(三) 代表案例

· 某航空研究所全任务模拟机视景系统

· 某航天系统NVG夜视飞行模拟机视景系统

· 某研究所FLIR及SAR雷达图像仿真

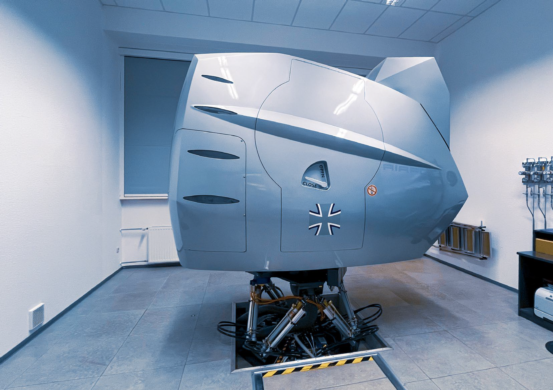

1. DISO空间定向障碍训练模拟器

(一) 产品概述

DISO是一套配备高保真图形系统的空间定向障碍(SD)训练系统。通过六自由度运动系统和额外的连续偏航旋转轴，该系统能够真实模拟飞机运动并刺激学员的前庭系统，用于演示多种前庭和视觉空间定向障碍幻觉。

(二) 核心技术特点

· 6+1自由度运动系统：六自由度六足平台+连续偏航旋转轴

· 高保真视景系统：提供逼真的视觉环境

· 前庭刺激：真实模拟飞机运动，刺激学员前庭系统

· 录像回放功能：支持训练过程记录和复盘讲评

(三) 训练功能

· SD演示与处置：演示空间定向障碍现象，训练如何处理、避免SD情况

· 基础飞行训练：VMC(目视气象条件)和IMC(仪表气象条件)下的通用飞行训练

· IFR基础训练：仪表飞行规则基础训练

· 编队飞行：训练编队飞行和飞行机动

· 夜航训练：支持使用/不使用夜视镜(NVG)的夜间飞行训练

· NVG风险演示：展示使用夜视镜作业的相关风险

(四) 应用行业

· ️ 军事航空：战斗机、运输机、直升机飞行员空间定向障碍训练

·  陆军/海军航空兵：任务化飞行训练与人因培训

·  航空医学：飞行员前庭功能研究与航空生理训练

·  航空院校：飞行员基础与进阶训练课程

(五) 代表案例

· 北京某航空医学中心

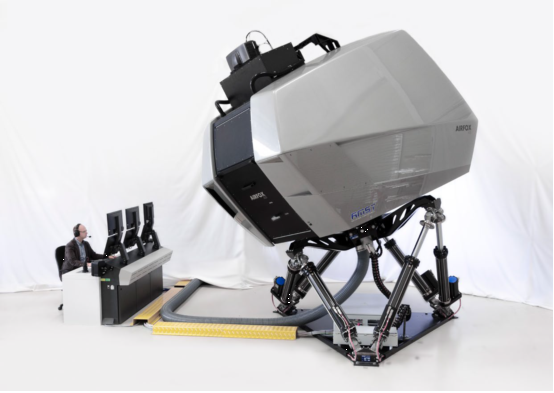

2. ASD空间定向障碍训练模拟器

(一) 产品概述

ASD是在DISO基础上的高级SD训练平台，通过更大的舱体与更宽的视场角（FOV），把SD训练从“现象演示”进一步延伸到更贴近真实任务的任务式训练，适用于编队、目标识别、视觉机动与夜航NVG等对视景范围与沉浸感要求更高的场景。

(二) 核心技术特点

· 大型运动平台和舱室：可容纳额外设备，如医疗监测系统或常压缺氧训练设备

· 先进视景系统：配备宽视场角，提供更沉浸的视觉体验

· 可互换双座驾驶舱：支持机组资源管理(CRM)训练与基于任务的SD训练相结合

· 可扩展配置：双座驾驶舱可增配侧向显示器，模拟直升机下颌窗，改善着陆操作训练

(三) 增强功能

相比AIRFOX DISO，ASD版本提供：

· 更大的舱室空间，便于集成额外训练设备

· 宽视场角增强任务训练真实感

· 双人协同训练能力

· 更适合直升机任务训练的配置选项

(四) 训练场景

· 夜航NVG训练：强调良好扫视技术的重要性

· CRM训练：结合任务导向的SD训练进行机组资源管理训练

· 编队飞行：更真实的编队飞行训练体验

· 目标识别：在宽视场环境中进行目标识别训练

· 直升机着陆：通过模拟下颌窗改善着陆操作

(五) 应用行业

· ️ 军事航空：军用飞行员空间定向障碍基础认知与应对训练

·  直升机飞行员：旋翼飞行员SD幻觉体验与处置训练

·  航空医学机构：飞行员航空生理训练与前庭功能教育

·    航空训练院校：飞行员基础与进阶课程中的SD训练模块

(六) 代表案例

· 杭州某特勤疗养中心

· 都江堰某特勤疗养中心

· 中国民用航空第二研究所

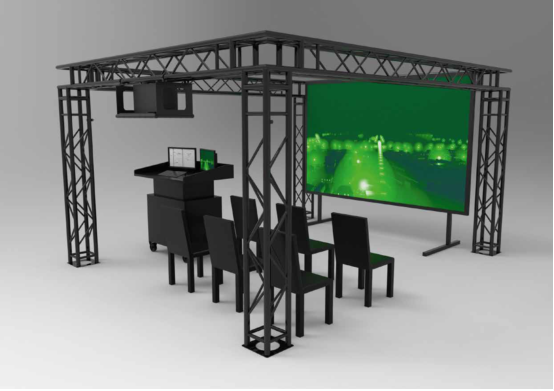

3. VTIGS夜视训练系统

(一) 产品概述

VTIGS是专为夜视镜(NVG)作业训练设计的独立教室系统。随着民用和军用机组夜间作业越来越重要,机组必须具备丰富的NVG使用经验以确保夜间作业的成功和安全。在真实夜间飞行条件下训练存在危险,而VTIGS提供了一个安全、高度沉浸的虚拟训练环境。

(二) 核心技术特点

· RGB-IR组合投影系统：构建与NVG相关的可见光/红外综合显示环境，适配夜航训练需求。

· 细致数据库 + 先进图像发生器：提供地形地物、环境变化、能见度与天气演变等动态要素。

· 教室化部署：可在室内完成多人互动训练，降低实飞风险，提升训练频次与组织效率。

· 高度沉浸的虚拟训练环境：强调“团队训练能力”，适配飞行员、飞行机械师及非飞行人员的协同。

(三) 训练内容

· 可能出现的错觉与环境变化方式

· 天气变化识别与能见度渐降的发现方法

· 地形关键任务的风险与视觉限制

· 边际天气条件下降级运行下的NVG操作方法

· DVE（退化视觉环境）中SD成因

· 团队环境下的决策过程

· 夜航条件下的CRM与团队融合训练（含飞行工程师、非飞行人员）
